| # Documento de Arquitetura de Software |
Introdução¶
Finalidade¶
Este documento tem como finalidade apresentar a arquitetura do projeto EconomizAqui através de visões diversas para registrar as decisões arquiteturais relacionadas ao projeto. O documento é dividido da seguinte maneira: inicialmente é apresentada a representação da arquitetura da solução, em seguida as metas e restrições desta arquitetura e por fim são apresentadas visões sobre elementos da arquitetura.
Escopo¶
Este documento apresenta as características arquiteturais do projeto EconomizAqui, descrevendo em detalhes a soluções arquiteturais determinadas para o projeto, de forma a servir como base para o desenvolvimento do projeto pelos desenvolvedores de software alocados para o projeto.
Visão Geral¶
Este documento está organizado da seguinte forma:
- Representação da Arquitetura
- Metas e Restrições de Arquitetura
- Visão de Casos de Uso
Representação da Arquitetura¶
O sistema faz uso do Framework Django, que faz uso do padrão MVC. No entanto, tal plataforma possui uma interpretação singular em relação à organização de camadas. O indicado é considerar que a própria plataforma faz o papel da camada de controle, enquanto a camada de Modelo e de Visão devem ser adaptadas e reinterpretadas conforme o necessário. Por este motivo, ainda que o Django implemente o MVC, considera-se que o padrão de camadas externalizado pela plataforma é o MTV (Model-Template-View). A utilização de uma arquitetura em camadas é interessante por proporcionar uma clara separação de responsabilidades no código, proporcionando reusabilidade, e reduzindo o esforço de manutenção. Os conceitos de MVC e MTV sero apresentados nas sessões seguintes.
Model View Controller(MVC)¶
- Model: camada de acesso a base de dados, é responsável pela leitura e escrita de dados, bem como de suas validações;
- View: camada de apresentação das informações, é responsável pela interação com o usuário;
- Controller: camada responsável pelas as regras de negócios do sistema, é responsável por receber e processar as requisições do usuário, controlando o fluxo de informações entre as demais camadas.
A imagem a seguir apresenta as interações entre as camadas:
Model Template View(MTV)¶
- Model: segue a mesma definição da model no MVC;
- Template: segue a mesma definição da view no MVC;
- View: segue a mesma definição da controller no MVC.
- Forms: a camada de Forms não faz parte do MTV, mas é uma forma de agrupar todas as classes usadas para descrever os formulários utilizados na aplicação. Se comunica diretamente com a modelo, de forma a mapear os atributos das entidades, e com a View, para refletir o mesmo mapeamento na camada de Template.
A imagem a seguir apresenta as interações entre as camadas:
Figura 1. Padrão arquitetural MTV.
Metas e Restrições de Arquitetura¶
As metas e restrições do projeto que possuem influência significativa na arquitetura são:
- Todas as restrições e faixas de qualidade estipuladas no Documento de Visão devem ser levadas em consideração.
Visão de Casos de Uso¶
- Os casos de uso do sistema são listados abaixo:
- Cadastrar usuário
- Cadastrar produto
- Cadastrar comércio
- Cadastrar preço
- Ver detalhes do produto
- Pesquisar produtos
- Gerenciar lista de compras
- Denunciar item
- Gerenciar denúncias
- Deletar itens
- Realizar login
- Realizar logout
O diagrama abaixo descreve os casos de uso no sistema:
Figura 2. Diagrama de Casos de Uso.
Visão Lógica¶
Esta seção detalha a visualização lógica da arquitetura, descrevendo as classes e pacotes mais significativos.
Visão Geral¶
A visualização lógica do sistema EconomizAqui é composta de 3 pacotes principais, sendo eles:
-
Usuários: contém as classes de models, forms e services, bem como os templates e regras de negócios relacionados às funcionalidades de usuários.
-
Produtos: contém as classes de models, forms e services, bem como os templates e regras de negócios relacionados às funcionalidades de produtos.
-
Mercados: contém as classes de models, forms e services, bem como os templates e regras de negócios relacionados às funcionalidades de mercados.

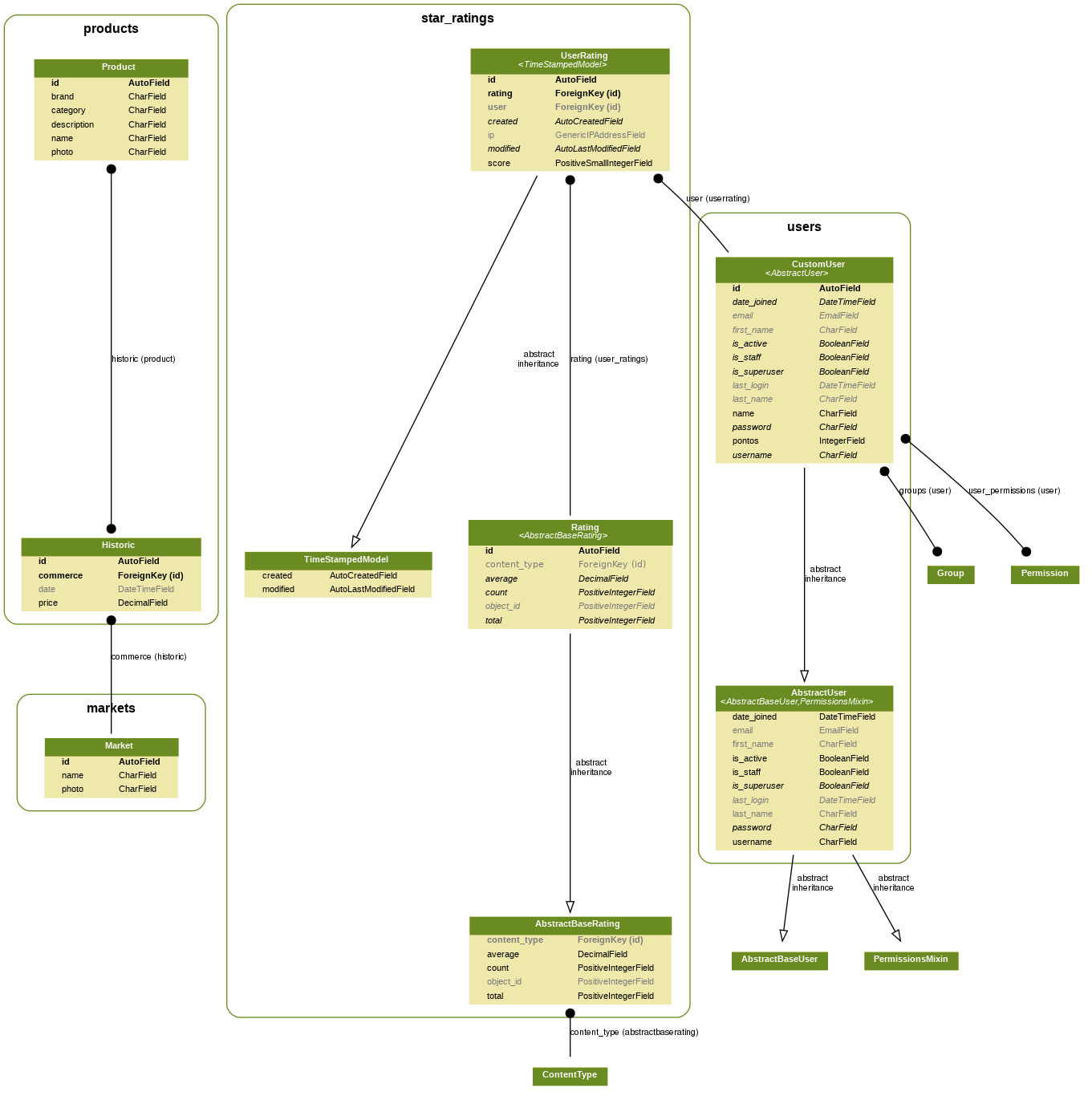

Visão de Modelos¶
